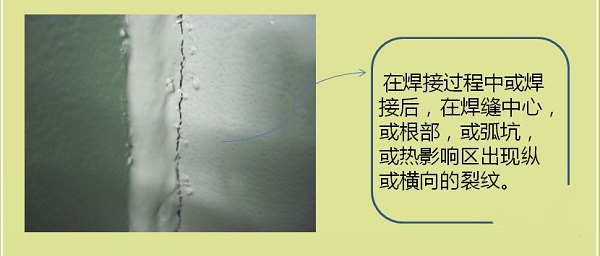

在鋼結構加工中的焊接部分常會有焊縫裂紋產生，如何處理？是許多鋼結構廠家都很關注的問題，接下來山西盛大鋼結構工程公司就為您整理一套簡單實用的處理方法。
    首先應該了解：在《鋼結構焊接規(guī)范》中明確規(guī)定，焊縫不允許存在裂紋缺陷。
接下來分析鋼結構加工中產生焊縫裂紋的原因有哪些：
    1.厚工件施焊前預熱不到位，道間溫度控制不嚴，是導致焊縫出現(xiàn)裂縫的原因之一。
    2.焊絲焊劑的組配對母材不合適（母材含碳過高、焊縫金屬含錳量過低）會導致焊縫出現(xiàn)裂縫。
    3.焊接中執(zhí)行焊接工藝參數(shù)不當，比如電流大，電壓低，焊接速度過快而引起的焊縫裂紋。
    4.不注重焊縫的形狀系數(shù)，為加快進度而人藝減少焊縫的道數(shù)，也會造成裂紋。

鋼結構加工中焊縫裂紋的防止措施有哪些：
    1.表面裂紋如果很淺，可用角向砂輪將其磨去，磨至能向周邊的焊縫平順過渡，向母材圓滑過渡為止；如裂紋很深，則必需用對待焊縫內部缺陷同樣的辦法作焊接修補。
    2.厚工件焊前要預熱，并達到規(guī)范要求的溫度。厚工件在焊接過程中，要嚴格控制道間溫度。
    3.注重焊接環(huán)境。在相對濕度大于90%時應暫停施焊。
    4.嚴格審核鋼材和焊接材料的質量證明文件。
    5.焊材的選用與被焊接的鋼材（母材）相匹配。
    6.焊材應該按規(guī)定烘焙和保溫。
    7.拒絕使用鍍銅層脫落的焊絲。
    8.無損檢測出的裂紋，應按焊接返修工藝要求做返修焊補。同時，當檢查出一處裂紋缺陷時，應加倍檢查，當檢查出多處裂紋缺陷或加倍抽查又發(fā)現(xiàn)裂紋缺陷時，應對該批余下焊縫全數(shù)進行檢查。
    焊縫裂紋的問題在鋼結構加工中屢見不鮮。針對類似問題山西盛大鋼結構工程公司在生產加工過程中都會嚴格把控。若有相關疑問，歡迎隨時咨詢洽談。
    本文鏈接：http://www.bjdxxs.cn/news/0005277656.html 轉載請注明出處
